2022. godina donosi nam cjelokupan zaokret u dizajnu bolida serije Formula 1. Od 2013. godine naovamo gledali smo bolide koji su vozili najbrže krugove u povijesti sporta i koji su po čistoj brzini bili daleko superiorniji svim svojim prethodnim inačicama rađenim prema stipulacijama prijašnjih pravilnika. Gledano statistički, sport i dalje probija barijere, postavlja nove standarde u brzini i obara rekorde odvoženih krugova što može dovesti do zaključka da cvjetaju ruže i da je, tehnički gledano, Formula 1 u nikad boljoj formi. Međutim, pravac u kojem se kretao razvoj bolida u proteklih 8 godina zapravo je kompromitirao bit sporta – utrkivanje. Bolidi ove ere na praznoj stazi blistaju i zaista jesu najbrži ikad, ali njihov aerodinamički koncept iza sebe ostavlja tzv. “prljavi zrak” koji drugim bolidima, koji se voze iza vodećeg, otežava praćenje bolida ispred, a time i pretjecanje. Turbulencije u zraku koje proizvodi bolid ispred onemogućavaju da bolid koji prati iskoristi svoj puni aerodinamički potencijal, čime gubi grip, i posljedično brzinu u zavojima. Vožnja iza bolida je također dovodila i do pregrijavanja guma i motora koji su optimizirani za rad u “čistom zraku”.

FIA je uspjela u svojem naumu da na stazi voze najbrži bolidi svih vremena, ali je to u konačnici rezultiralo dominacijom jedne momčadi, i nedostatkom nečega što je tradicionalno bio najveći adut sporta – kvalitetne akcije na stazi. Najglasniji vapaj fanova Formule 1 bio je onaj Jeremyja Clarksona koji je kazao kako je u više navrata radije gledao kriket ili tenis nego Veliku Nagradu Velike Britanije i Lewisa Hamiltona kako kruži bez izazova i razmišlja u kojem krugu će u boks.

Svemu tome FIA nastoji doskočiti novim pravilnikom za 2022. koji bi trebao vratiti staru draž u sport, a jedino što se u dizajnu bolida neće mijenjati je turbo hibridni 1.6L V6 motor. U ovom mini-serijalu nastojat ćemo proći kroz pojedinosti novog pravilnika, a među prvim promjenama koje je FIA najavila prije par godina su veći kotači.

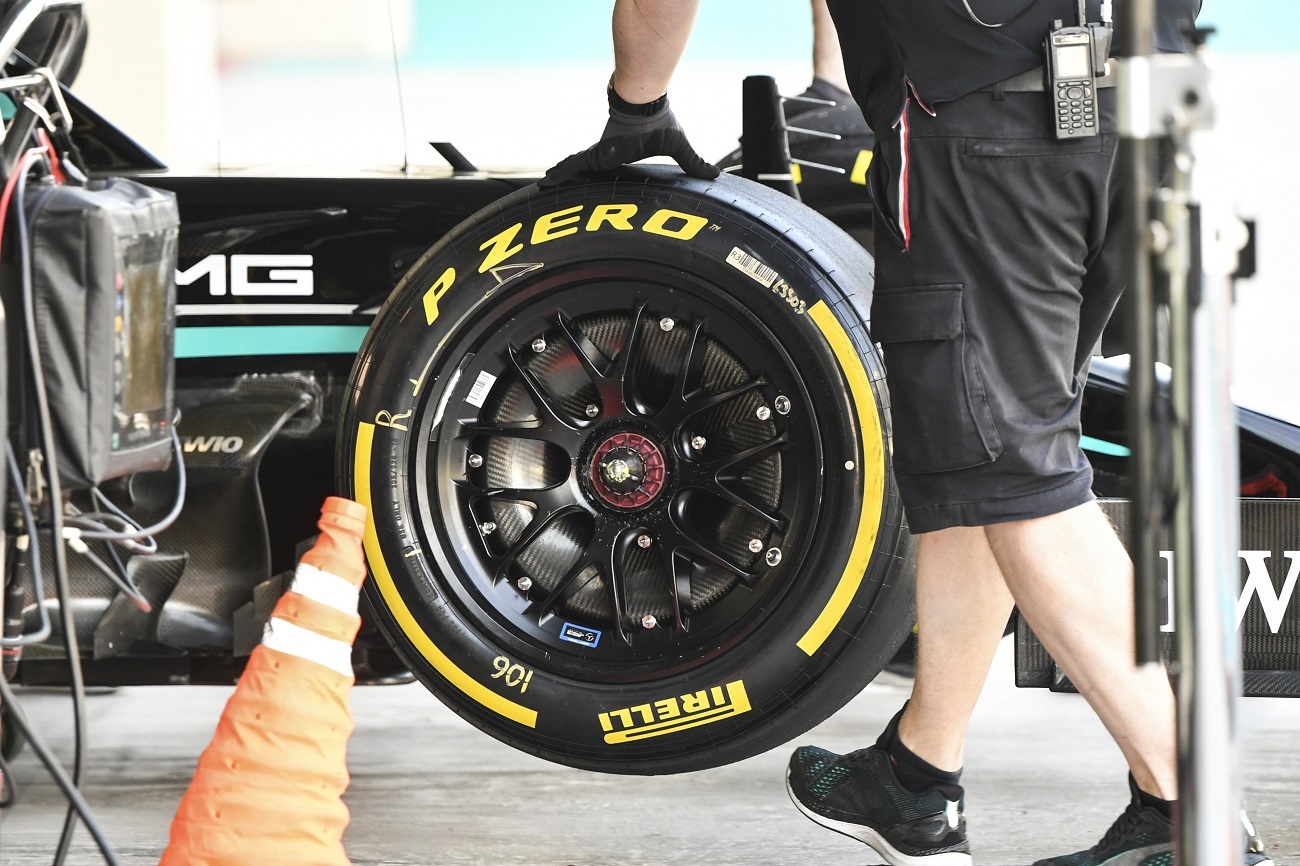

S 13” na 18”

U novoj sezoni momčadi će morati koristiti kotače radijusa 18 inča. Ono što je na prvu očito je da će kotači sami po sebi povećati težinu bolida. Egzaktni podaci o masi kotača strogo su čuvana tajna stoga će sljedeća računica biti bazirana na procjeni. Prema pravilniku iz 2017. kad su uvedene nove Pirellijeve smjese guma, prednji kotači zajedno su bili teški oko 9.5 kg, a stražnji oko 11.5 kg. Povećanje promjera kotača za 5 inča će dovesti do otprilike 90% povećanja mase kotača, i ukupno oko 19 kg dodatne mase na bolidu što bi u omjeru snage s težinom dovelo do gubitka od oko 21 KS. Mercedesov tehnički direktor James Allison procijenio je da bi zbog novih kotača bolidi trebali biti sporiji oko 2 sekunde po krugu, a ako implementiramo računicu da je gubitak 1 KS oko +0.016 sekundi na vrijeme kruga, dolazimo do brojke od +0.336 sekundi po krugu, što naravno nije ni blizu Allisonove 2 sekunde, čime dolazimo do još jednog relevantnog faktora.

Rotacijska masa

Osim linearne mase, koju smo uračunali u prethodnom pasusu, u obzir moramo uzeti i rotacijsku masu kotača, odnosno moment inercije rotacijskog tijela. Budući da je radijus kotača od 18 inča puno veći od onog od 13 inča, težište je udaljenije od osi rotacije pa je teže vršiti rotaciju budući da tromost raste s kvadratom duljine od osi rotacije, pa će tako sila nužna za rotaciju dijelova pogonske linije (zamašnjak, kvačilo, brzine, mjenjač, pogonsko vratilo, osovine, kočioni diskovi i sami kotači) biti veća zbog većeg momenta inercije većih kotača, čime će doći i do većeg gubitka energije koju proizvodi motor, odnosno manje snage prilikom ubrzavanja bolida.

Masivniji ovjes?

S većim kotačima dakako stižu i nove gume. Bočne stijenke gume na dosadašnjim kotačima bile su visoke čak 17 cm pa su značajno pridonosile sustavu ovjesa na bolidu budući da su zbog svoje visine imale priličnu mogućnost deformacije čime su mogle apsorbirati veliku količinu vibracija i udaraca. Drugim riječima, gume su bile debele, pa su se ekipe u konstrukciji ovjesa mogle osloniti na jednostavnije nacrte i upotrijebiti lakše i jeftinije materijale, obzirom da su Pirellijeve gume, kao prvi kontakt s površinom staze, odrađivale veliki dio posla amortizacije.

Iako će gume u 2022. biti veće u radijusu i u širini, bočne stijenke će biti puno tanje pa će opruge i demferi morati obavljati daleko veću ulogu u ublažavanju vibracija i stabilizaciji bolida u odnosu na površinu staze nego dosad, što će rezultirati povećanjem složenosti ovjesa, implementacijom novih dijelova i općenitim učvršćivanjem cijelog sustava – ergo – nezanemarivim povećanjem težine bolida.

Pozitivne strane većih kotača

Ono što smo dosad zaključili je da će veći kotači povećati težinu bolida, i posljedično ih usporiti, za oko 2 sekunde ako je vjerovati Allisonu. Što se većim kotačima onda zapravo dobiva? Krenimo od ovjesa. Dosadašnje “gnjecave” gume prilično su neprecizne u svojim oscilacijama, gdje čitav niz nepredvidivih faktora vezanih za vremenske uvjete, temperaturu podloge, samih guma itd. utječe na njihovu reakciju prema podlozi, a posljedično i na amortizaciju što je u velikoj mjeri onemogućavalo momčadima da potanko podese ovjes prema karakteristikama staze uz pouzdanije, konstantnije i lakše mjerljive rezultate.

Usporavanje bolida djelomično je i rezultat nastojanja da se poveća sigurnost utrkivanja i da se smanji opterećenje guma koje se povećava proporcionalno s povećanjem potisne sile, odnosno downforcea, a prekoračenje kojeg se znalo manifestirati i eksplozijama guma poput onih u Silverstoneu ili Azerbajdžanu: tanja bočna stijenka gume se pri spomenutom opterećenju daleko manje deformira, a tlak u takvim gumama onda može biti i manji što dovodi do manjih oscilacija i savijanja guma, a u konačnici do manjeg rizika od pucanja gume.

Najznačajniji benefit većih kotača trebao bi biti utjecaj na aerodinamiku bolida, odnosno povećanje protočnosti “čistog” zraka i osjetno smanjenje turbulencija u zraku koje su dosadašnji bolidi sa svojom aerodinamičkom izvedbom ostavljali za sobom. Kako su gume s debelim bočnim stijenkama u zavojima drastično mijenjale oblik, oscilirajuća podloga kroz koju zrak prolazi dovodi do turbulentne fluktuacije. Smanjenjem bočnih stijenki površina guma bit će daleko konstantnija i glađa u zavojima, protočnost zraka će biti puno čišća, te će prateći bolidi gubiti puno manje downforcea u neposrednoj blizini vodećeg bolida. Bočna protočnost će se također nastojati izravnati uvođenjem obveznih glatkih ratkapa, a koje će navodno imati integriranu LED rasvjetu koje bi gledateljima trebale indicirati status degradacije i pritiska u gumama.

Vozači će također imati pune ruke posla budući da će morati prilagoditi način vožnje na novu dinamiku bolida u odnosu na površinu staze, kao i na novi način zagrijavanja guma, obzirom da će unutrašnjost guma biti puno manja, što će se uvelike odraziti na tlak u gumama. Pirelli će morati napraviti smjesu koja će funkcionirati u odnosu na nove postavke, a morat će se pošteno potruditi budući da njihov ekskluzivni ugovor s Formulom 1 ističe koncem 2023.
