Današnji bolidi čudo su ljudske upornosti prema tehnološkom napretku, ali neki su dijelovi zapeli u godinama kad su garaže F1 momčadi imale miris po motornom ulju, a ne laptopima. Konkretno, pisat ću o podnicama i prednjem krilu.

Volim F1 jer momčadi ulažu ogromne količine novca u bolide koji moraju biti još desetinku brži nego prošli vikend. Možda je iracionalno iz ekonomskog stajališta, ali ima tu neke inspirativne supstance u tome kad se nešto neozbiljno (utrkivanje) shvaća jako ozbiljno.

Zato me smeta kad momčadima nije dopušteno da budu krajnje ozbiljne u potrazi za još pola desetinke po krugu. Neka su tehnička pravila tu radi sigurnosti (opravdano), neka da smanje troškove za koji milijunčić (mogu preživjeti), a neka jer je netko zaboravio na njih (nedopustivo).

Plosnata podnica

Podnica svih F1 bolida nakon 1983. ravna je po duljini (a većim djelom i po širini) zbog pravila koje je u to doba doneseno kako bi se smanjile sve smrtonosnije brzine. U to je doba ravna podnica bila odlično rješenje za opasnosti koje nosi tadašnja verzija „ground effecta“.

Originalni ground effect osmislio je Collin Chapman (naravno, tko bi drugi u to doba) i upregnuo ga na bolidu Lotus 78 (koji se natjecao u sezoni 1977.), a zatim i usavršio na Lotusu 79 (koji se natjecao u sezoni 1978.). Bolidi su i prije toga imali podnice puno šire od minimalnog prostora potrebnog za zapakirati vozača, motor, getribu, rezervoar i hladnjake; ali podnice su bile ravne (vjerojatno jer ih je takve jednostavno ravnalom dizajnirati i jer ih je lakše proizvesti). Široka ravna podnica s dobrim difuzorom bolja je od oblika cigare što se tiče potiska, ali Chapman je otišao korak dalje: oblikovao je podnicu kao avionsko krilo okrenuto naopačke i na taj način iskoristio Venturijev efekt za generiranje potiska.

Venturijev efekt manifestacija je koja se održava svaki puta kad neki fluid (u ovom slučaju zrak) prolazi iz šireg u uži volumen što prisiljava fluid da ubrza. Jedan primjer tog efekta vidimo nakon svake utrke kad se vozači na postolju prskaju s šampanjcem. Pjena iz vina ne može se dići dovoljno brzo da skoči u vis, ali ako prolazi kroz grlo boce koje je uže od baze, onda bome štrcne (“That’s what she said“): https://youtu.be/hl7kZLXUlgk?t=27 Još ako se stavi palac na sami otvor boce, šampanjac leti metrima u dalj jer je strujanje tekućine ubrzano kroz to usko grlo.

* Venturijev efekt ne smije se pobrkati s Valtterijevim efektom – kad ti ljudi koji navijaju protiv tvoje ekipe zamjeraju što gubiš prvenstvo.

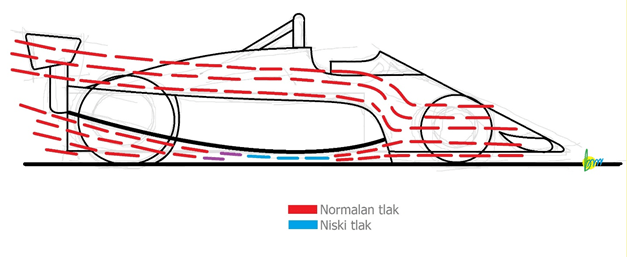

Kako se Venturijev efekt pretvara u ground effect? Podnica bolida zakrivljena je na takav način da prisiljava zrak u uski prostor između najnižeg dijela podnice i staze. Fluid koji struji ima manji tlak od onog koji stoji na mjestu (Bernuollijev princip). Dakle, na tom mjestu gdje je zrak ubrzan stvori se manji tlak koji siše bolid u stazu.

(klikni na sliku za otvaranje u punoj veličini)

Ground effect brzo je postao standard za sve bolide, ali ga FIA zabranjuje pod opaskom da brzine bolida postaju prenesigurne za sigurnost vozača.

Brzina po krugu smanjila se za manje od jedne sekunde u godini kad je zabranjen ground effect (1983.), a već sljedeće su godine bolidi bili brži od zadnje godine s ground effectom. Mjera o ravnoj podnici bila je efikasna samo privremeno – kao kad meni žena veli da spustim dasku nakon pišanja. Ovdje možete vidjeti kratku pauzu u spuštanju kvalifikacijskih vremena u Monaku: https://www.statsf1.com/en/circuit-monaco.aspx , a ovdje na Monzi: https://www.statsf1.com/en/circuit-monza.aspx

Ipak, ravna je podnica itekako imala smisla u to vrijeme. Nije brzina po krugu jedini faktor zašto je ground effect bio opasan.

Da bi se strujanje zraka ispod bolida još bolje izoliralo od atmosferskog tlaka, dodane su slavne zavjese (eng. skirts). To je bila kap kojom su dizajneri prelili čašu što se tiče sigurnosti vozača. Problem s zavjesama bio je to što tehnologija ovjesa još uvijek nije bila na razini da se takav aero-sustav primjeni pouzdano. Suspenzija je morala biti podešena jako kruto kako bi se održao željeni razmak podnice od staze. Problem su i dalje neravnine na površini staze koje su redovito uzrokovale puknuće „aerodinamičke brtve“ – bolid bi u trenu izgubio većinu downforcea. Zamislite da Vam nestane većina downforcea usred Radillona tokom kvalifikacijskog kruga.

Ravna je podnica bila dobro rješenje jer je zaustavila razvoj na mjestu bolida za koji tehnologija nije bila spremna.

Međutim, vremena se mijenjaju. Nekad su bolidi izgledali kao cigare, nekad su vozači pušili cigare, a danas se niti iz Hondinog motora više ne puši. FIA bi trebala priznati da je došlo vrijeme kad su momčadi dovoljno zrele da upotrijebe ground effect na pravi način. Četrdeset godina su se momčadi igrale s „lažnim ground effectom“ pokušavajući izvući nešto downforcea iz podnice koja je propisana s ciljem da ne daje ništa downforcea. Onaj „high rake“ koncept, koji je Adrian Newey svake godine prisiljen iznova crtati, ponižavajući je za sve uključene u sport, pogotovo gledatelje. Bolid F1 trebao bi biti spušten u stilu najsofisticiranijih tuninga na Golfu trojki iz Gornje Stubice, a ne da je stražnja osovina tako visoko da podsjeća na Hyundai Tucson.

(klikni na sliku za otvaranje u punoj veličini)

Prednje krilo s neutralnom sekcijom

Doneseno s najboljom namjerom, ovo pravilo (za razliku od ravne podnice) nije ni malo ostvarilo željeni učinak.

Današnja prednja krila imaju „neutralni“ središnji dio tj. sredina ne smije generirati downforce. To je bio dio paketa promjena pravila uvedenog 2009. Ta pravila uvedena su s ciljem olakšavanja pretjecanja. Dakle cijeli je bolid poprimio drugačiji (oku neugodan) oblik s namjerom pospješiti pretjecanja – bilo je toliko uspješno da su dvije godine kasnije uveli DRS. Alonso bi dan danas bio iza Petrova da netko nije zaustavio tu utrku.

(klikni na sliku za otvaranje u punoj veličini)

Ok, za očekivati bi bilo, ako taj oblik krila ne šljaka, da su ga promijenili na staro. Ne. Taj oblik prednjeg krila preživio je dvije manje i jednu veliku promjenu tehničkih pravila do dan danas!

Zašto ne unormale prednje krilo? Pretpostavljam da zato što bi to podrazumijevalo redizajn cijelog bolida, a to se izbjegava zbog racionalizacije troškova. Bolidi od 2009. do danas oblikovani su s ciljem kročenja tzv. „Y250“ vrtloga – nuspojave isprekidanog prednjeg krila: https://www.youtube.com/watch?v=ZlDnd3B1rhs

Još jedan cilj pravila iz 2009. bio je ograničenje razvoja „aero-detalja“ kako bi se momčadi zaštitile same od sebe – da ne troše novac na razvoj malih krilaca koje imaju marginalan efekt. Koliko vidim, današnji bargeboardovi nešto su najkompleksnije što je svijet vidio nakon ženskog mozga, a takvi su baš zbog Y250 vrtloga. Ironično.

Jesu li pravila iz 2009. donesena pod maštovitom pretpostavkom donje ilustracije? To mi usko stražnje krilo koje savršeno popunjava neutralni dio prednjeg krila izgleda jako sumnjivo.

(klikni na sliku za otvaranje u punoj veličini)

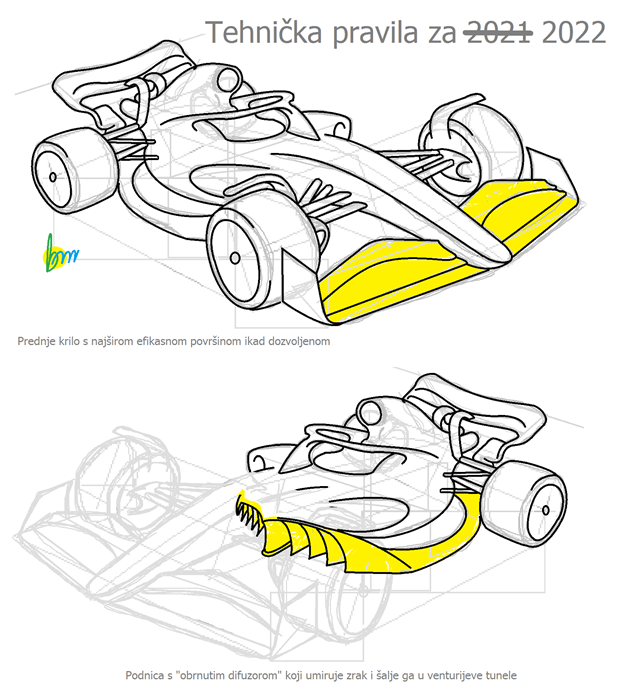

Nova tehnička pravila za 2022.

Sva sreća, u sezoni 2022. napokon nestaje prekid u prednjem krilu i podnica smije biti zakrivljena. Cilj je pravila za 2022. opet olakšavanje pretjecanja – ja sam optimističan da će pretjecanje zbilja biti lakše jer downforce generiran kroz ground effect ostavlja puno blažu „aero-brazdu“ iza bolida. Također, nešto što izgleda kao difuzor koji je okrenut prema naprijed pobrinut će se da dotok zračne struje u podnicu bude konzistentniji. To će pomoći ekipama poput Williamsa koje ne mogu dokučiti kako vrtlozima „nahraniti“ podnicu – a to je vjerojatno najveći faktor u aero-konkurentnosti današnje F1.

(klikni na sliku za otvaranje u punoj veličini)

S druge strane, moguće je da će razliku između najboljih i najslabijih ekipa jednostavno činiti neki drugi aspekt bolida. Ground effect ovisan je jako o sposobnosti ovjesa da drži željeno odstojanje od tla, a ovjes je jako ovisan o sposobnosti momčadi da ga proizvede. Postoji teorija zašto je Haas bio najsporiji bolid u kvalifikacijama u sezoni 2020., zato što im se visina ovjesa mijenjala ovisno o zagrijanosti PU-a: https://www.youtube.com/watch?v=gC5BjKGl9vw Ako su do sad imali problema s stražnjim ovjesom, kako će se tek mučiti jednom kad će podnica donositi još veći udio performansi? S druge strane, slušajući Nicu kako govori Mati, zabrinulo me koliko su duboko u Mercedesu ušli u razvoj stražnjeg ovjesa: https://youtu.be/Timw25njCD0?t=418 „There is no limit“ –  veli prvak iz 2016. u kontekstu razvoja bolida. U Mercedesu možda nema limita, ali u drugim momčadima očito ima.

Ako će Mercedes i 2022. dominirati, barem smo se već navikli. Mene će tješiti činjenica da ću tada zbilja moći reći da je bolid F1 vrhunac motosporta jer je sve na njemu pomno osmišljeno – i od strane konstruktora i od strane ljudi koji su propisali tehnička pravila.
